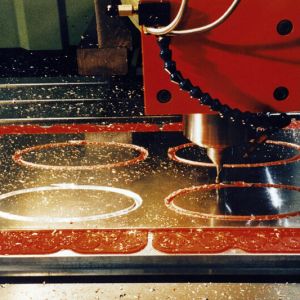

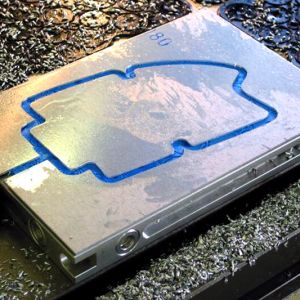

VAC-MAT vacuum clamping system

کاربرد

طیف وسیعی از قطعات کار را می توان با این روش کلمپ کرد

• سنگ زنی
• فرزکاری
• سوراخکاری
• امکان ماشینکاری روی 5 وجه قطعه

مزایا

• نیروی نگه دارنده بسیار قوی
• سطح کلمپینگ با اصطکاک بالا
• امکان ماشینکاری کانتورهای داخلی و خارجی
• سطوح نهایی قطعه بسیار دقیق خواهند بود زیرا عملیات ماشینکاری با یک بار کلمپینگ انجام می شود
• سطح نهایی قطعه از نظر زبری سطح بسیار یکدست خواهد بود

سهولت کاربری

• بدون آسیب زدن به سطح قطعه کار و بدون نیاز به هرگونه تجهیزات و ابزار اضافی، گیرش با کلمپ های خلاء VAC-MAT در کمترین زمان ممکن انجام می پذیرد.

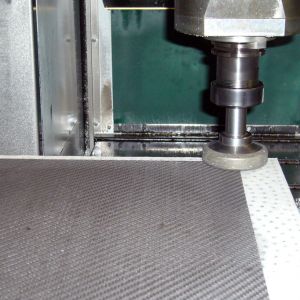

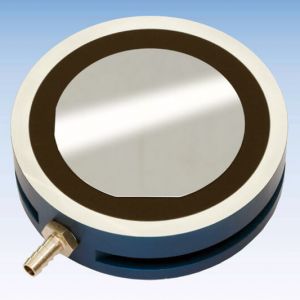

Sinter metal and Metapor chucks

این گیره ها سطح منفذار در ابعاد میکرونی هستند که از دانه های آلومینیم یا زینتر برنز و یا سرامیک (بر اساس نوع کاربرد) ساخته می شوند. مواد کامپوزیتی METAPOR افق های جدید را در راهکارهای قابل ارائه برای سیستم های کلمپینگ مختلف گشوده اند.

کاربرد

• قطعات با دیواره نازک ( کاغذها، فویل ها، نوار های فلزی ، صفحات نازک و…)
• قطعات ظریف (اپتیک ها)
• مواد نرم (مواد لاستیکی)

برای عملیاتی مانند

• اندازه گیری با دقت بسیار بالا
• فرزکاری دقیق

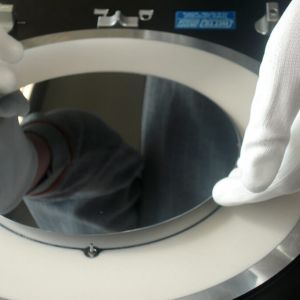

• تولید قرص های سیلیسیمی

مزایا

• به دلیل عدم وجود شیار ها و سوراخ ها در سطح سیستم کلمپینگ قطعات ظریف تغییر شکل نخواهد داد.
• فرزکاری در این سیستم کلمچینگ با سیستم افزایش اصطکاک امکان پذیر می باشد
• METAPOR دارای درجات مختلفی از کیفیت است که حتی می توان در محیط های آزمایشگاهی با استاندارد KL. 10 قابل استفده می باشند

سهولت استفاده

• سیستم های ماژولار را می توان در ترکیب با یکدیگر برای سطوح بزرگتر نیز به کار گرفت
• ساخت به صورت کاملا سفارشی امکان پذیر است

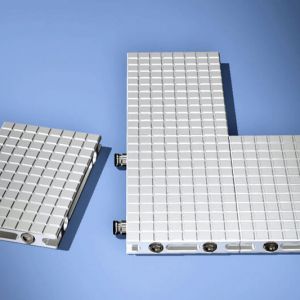

Grid type vacuum chucks

کاربرد

مناسب قطعات با فرم هندسی ساده و سطح خشن برای فرزکاری سنگین

• سنگ زنی
• فرزکاری
• تراشکاری

مزایا

• نیروی قوی نگه دارنده قطعه کار (رو به پایین)
• کاربرد های متنوع
• کلمپینگ محکم قطعات سنگین به دلیل اصطکاک بسیار بالا
• او (O) شکل بودن سییل ها هر گونه نا همگونی قطعه کار و سیستم کلمچینگ را پوشش می دهد

سهولت کاربری

• تمامی سایز ها و ابعاد مخصوص از این نوع سیستم موجود می باشد
• اندازه سیستم شبکه بندی بستگی به کانتور و ابعاد قطعه خواهد داشت
• ناحیه کلمپینگ توسط سییل او شکل پلیمری مشخص می شود
• کلمپ های خلائ در سایز های بسیار کوچک با قطعات بسیار ریز در هر شکلی
• این سیستم را می توان برای کاربرد های متنوع و در ترکیب با دیگر سیستم های کلمپینگ به کار گرفت

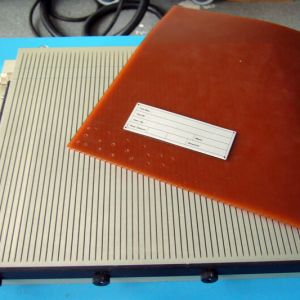

Slot vacuum chucks

کاربرد

• فرزکاری سبک
• سوراخکاری (نیمه رسناها و قطعات الکترونیکی)
• حکاکی

همچنین مناسب برای قطعات پیچیده

مزایا

• ارتفاع بسیار کم
• کاربردهای متنوع ( با استفاده از آداپتور لاستیکی قابل استفاده مجدد)
• این نوع سیستم کلمپینگ را می توان در ماشین کاری با سرعت بالا برای کانتور های کوچک به کار گرفت همچنین به کمک آداپتور لاستیکی موازی می توان قطعات کوچکتر را نیز روی این سیستم سوار کرد

سهولت کاربری

• موقعیت دهی قطعه کار به کمک بلوک های متوقف کننده تنظیم ارتفاع را می توان بسیار راحت تر انجام داد
• محدود کردن ناحیه کلمپینگ با استفاده از فویل های پوششی و آداپتورهای لاستیکی

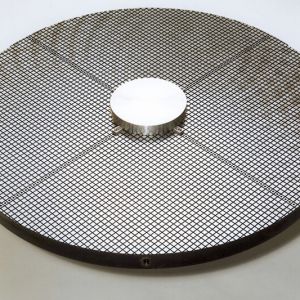

Perforated-grid chucks

کاربرد

• برای ثابت کردن و کلمپ کردن فویل ها و فیلم ها برای ساخت پلیت های چاپ به کمک اشعه UV و لیزر

مزایا

• دقت بسیار بالا
• اندازه های 1400×2000 mm با دقت 50 میکرون
• نیازی به پوشش صد در صدی ناحیه کلمپینگ نیست

سهولت کاربری

• موقعیت دهی آسان قطعه کار با استوپر های خارج از مرکز
• نیروی رو به پایین محدود برای انجام ماشینکاری

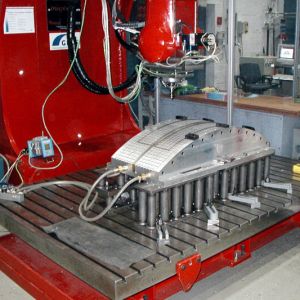

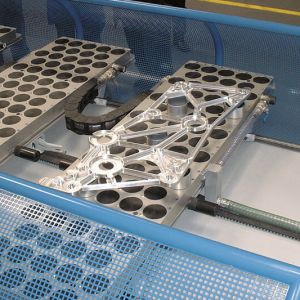

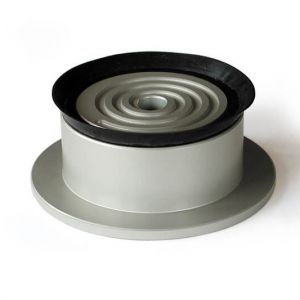

FLIP-POD Vacuum System

کاربرد

• فرزکاری
• سنگ زنی
• سورراخکاری
• رزوه زنی سوراخ ها
• سند بلاست
• ماشینکاری قطعات بزرگ چوبی،پلاستیکی، ریختگی
• مناسب برای سطوح کار نشده یا بریده شده (توسط اره لنگ)

مزایا

• نیروی نگه دارنده بسیار قوی مناسب برای دستگاه های بزرگ
• سطوح شیب دار، کانتورها و شعاع ها در بالا و پایین قطعه را می توان با این نوع سیستم کلمپینگ ماشینکاری کرد
• ابعاد سیستم کلمپینگ را می توان در کمترین زمان ممکن برای جایگیری هر نوع قطعه ای تغییر داد
• این نوع سیستم تقریبا بر روی میز تمام ماشین ها قابل استفاده می باشد

سهولت کاربری

• غلاف ها سطح تماسی نگه دارنه قطعه را تشکیل می دهند
• به آسانی و تنها با چرخش غلاف ها می توان آنها را فعال یا غیر فعال کرد
• برای کامپینگ دقیق 6 تا 8 غلاف مورد نیاز می باشد
• این سیستم کلمپینگ ماژولار می باشد و به راحتی برای سطوح بزرگ قابل گسترش می باشد

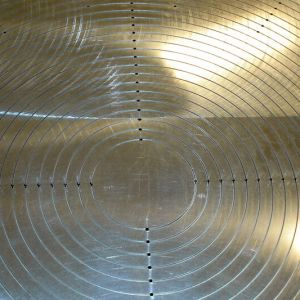

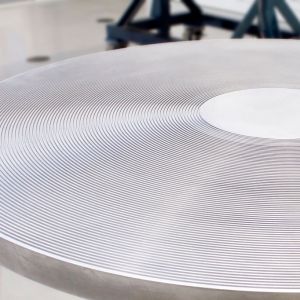

Circular Chucks

کاربرد

• برای کلمپینگ بهینه قطعات گرد
• قابل استفاده بر روی ماشین های تراش
• مناسب برای فرزکاری سنگین سطوح خشن
• قابل استفاده برای عملیات سنگ زنی

مزایا

• نیروی نگه دارنده بسیار قوی
• مناسب برای کاربرد های متنوع
• کلمپینگ مطمئن قطعات با سطوح خشن به دلیل اصطکاک بسیار بالا

Handling

• کلمپینگ طیف وسیعی از قطعات با ابعاد داخلی و یا خارجی متفاوت
• تنظیم دقیق قطعات کار با استوپر
• سیستم های مخصوص برای ابعادی خارج از رنج 100 تا 600 میلیمتر قابل سفارش هستند
• این نوع سیستم کلمپینگ را می توان از جنس فولادی و یا آلومینیمی سفارش داد

Vacuum pumps and units

شرکت ویته انواع مختلفی از پمپ ها را برای تامین نیاز هر مصرف کننده ای ارائه می دهد. پمپ های با توانایی 3 مترمکعب بر ساعت تا 500 متر مکعب در ساعت برای کلمپینگ بهینه با سیستم های خلاء قابل ارائه هستند.

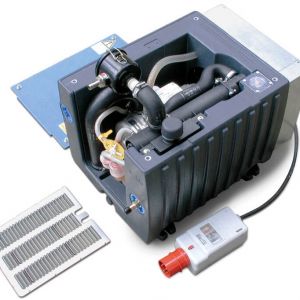

پمپ های وکیوم آب در گردش

پمپ های وکیوم آب در گردش یا رینگ مایع قابل ارائه توسط ویته ترکیبی از سیستم ایجاد خلا و جداساز مایع در یک سیستم می باشند. این نوع پمپ از مایع خنک کننده ماشینکاری استفاده می کند و مازاد آن را به چرخه مایع خنک کاری دستگاه ماشینکاری باز می گرداند.

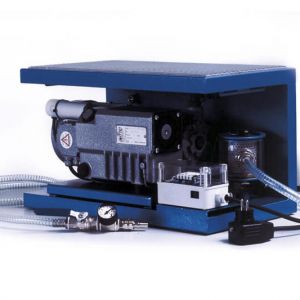

واحدهای ایجاد خلاء

ایجاد خلاء به روش های گوناگونی امکان پذیر ایست.

• روانکاری پمپ های خلاء توسط روغن انجام می شود. این پمپ ها خلاء تا 0.1 مگابار در حداکثر مکش ایجاد می کنند.
• این پمپ های دارای سوئیچ اتوماتیک می باشند که با کم و زیاد شدن فشار ناشی از خلا پمپ ها خاموش و روشن می شوند و در نتیجه هیچگاه پمپ بیهوده کار نخواهد کرد
• سوئیچ اتوماتیک محافظ موتور پمپ که از داغ شدن بیش از حد موتور جلوگیری می کند
• مجهز به فیلتر هوا که پمپ را در مقابل گرد و غبار محافظت می کند. این فیلتر ها از جنس شیشه اکرلیک می باشند و کارتریج آن ها نیز قابل تعویض می باشد.
• اسمبلی دقیق اجزای پمپ ضامن کارکرد بی عیب و نقص و تقریبا بدون نیاز به نگهداری پمپ در کاربرد های مختلف می باشد.
• پیچ تخلیه برای خالی کردن مایع خنک کاری انباشته شده
• با کابل رابط 3 متری
